wireshark

Wireshark ​

• 网络抓包工具
• Wireshark · Go Deep

数据包 ​

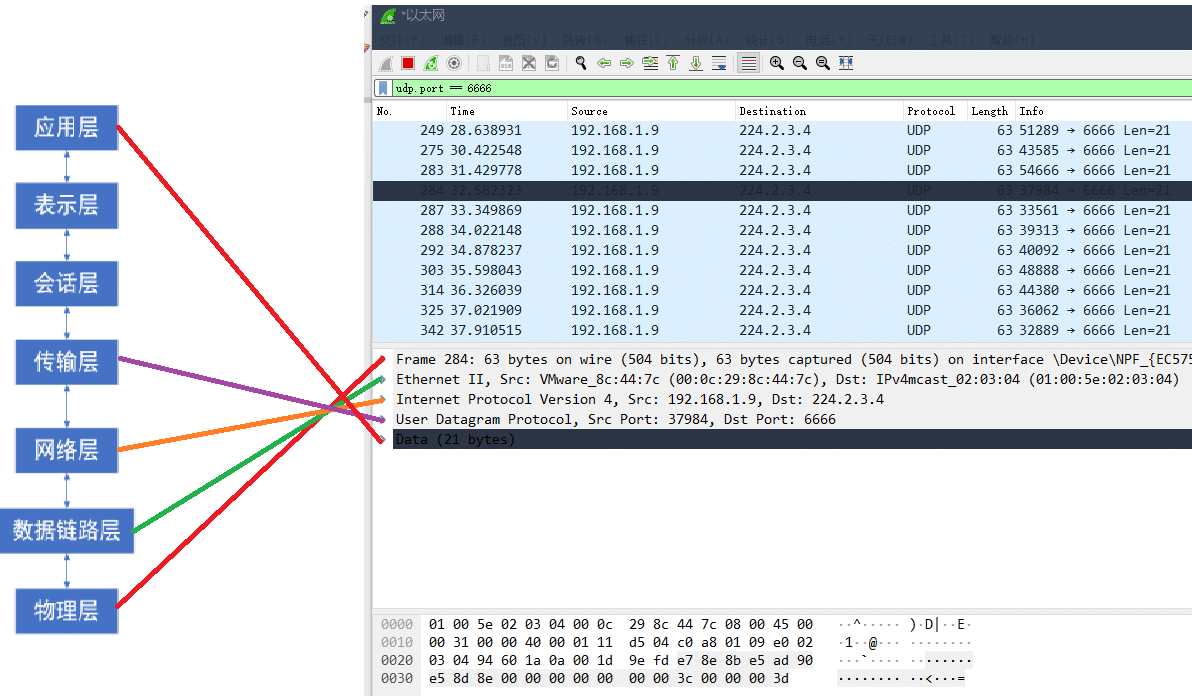

对应OSI七层模型

包头分析 ​

以太网头（链路层） ​

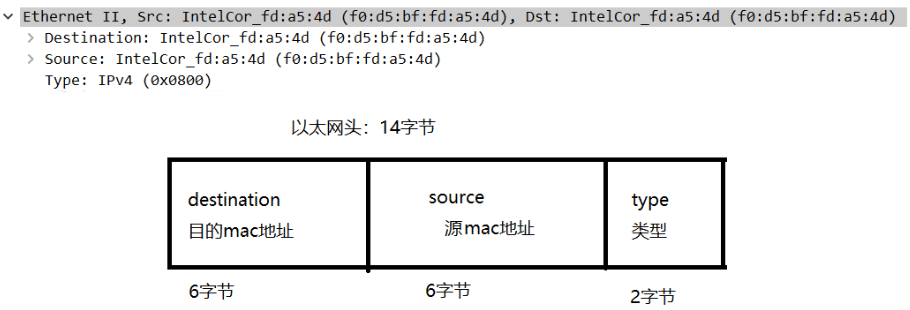

封装了 mac 地址以及目的地的地址，还有 ip 类型，又称作 mac 头，如图：

Type：

• 0X0800 只接收发往本机的mac的ip类型的数据帧
• 0X0806 只接收发往本机的ARP类型的数据帧
• 0x8035 只接受发往本机的RARP类型的数据帧
• 0X0003 接收发往本机的MAC所有类型：ip,arp,rarp数据帧，接收从本机发出去的数据帧，混杂模式打开的情况下，会接收到非发往本地的 MAC 数据帧

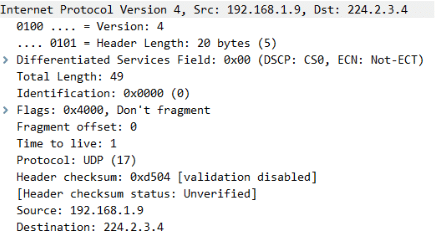

IP 头（网络层） ​

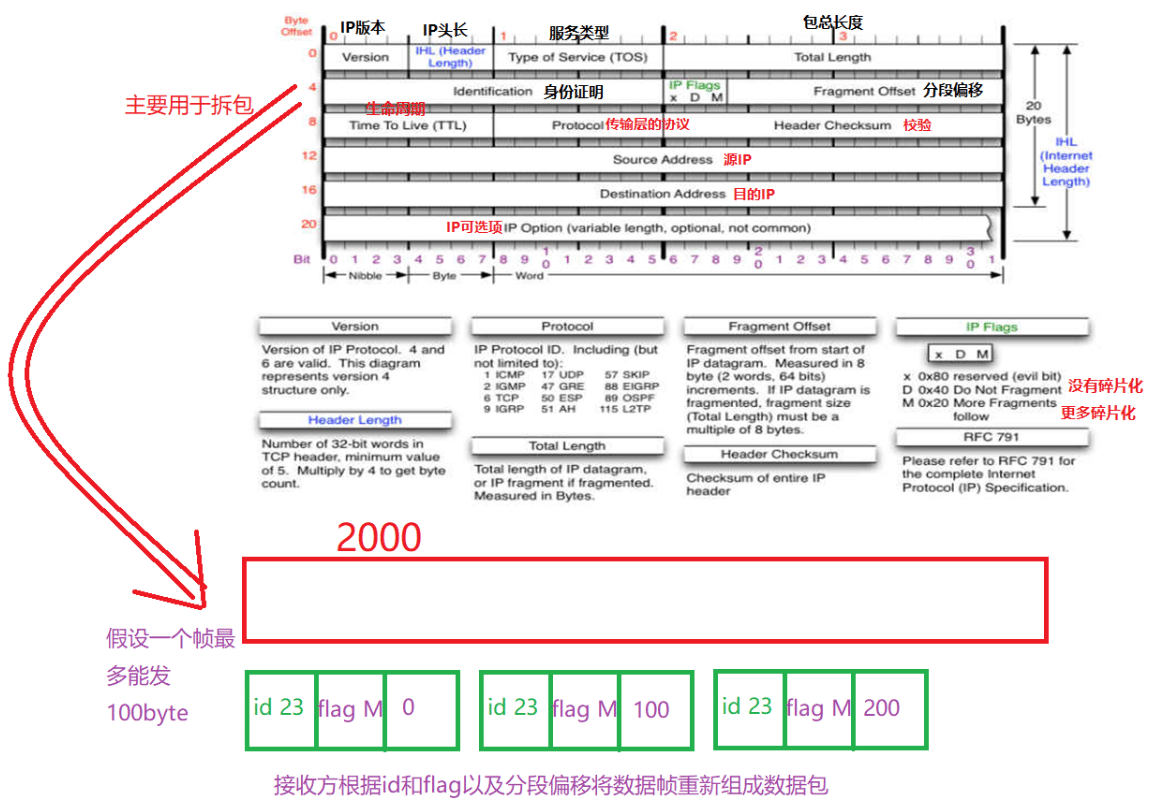

网络层主要用于拆包，IP 头中需要掌握用于拆包的部分为：id,flags,fregment_offset；两个 IP 地址：源 IP 与目的 IP 地址

TTL：time to live，指定数据帧可以最多经过几个路由器，当数据帧被目标方接收后，TTL 清除为 0。Linux TTL：64，Windows TTL：128。

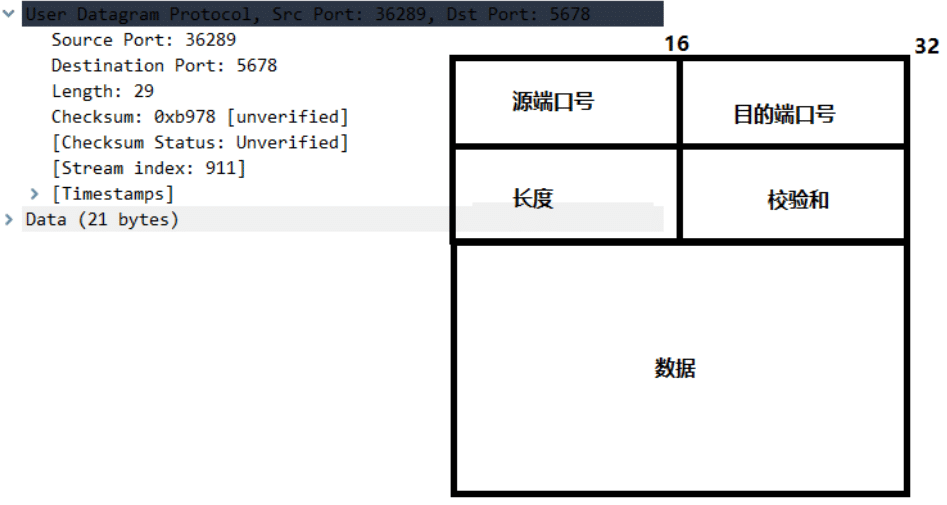

UDP 头（传输层） ​

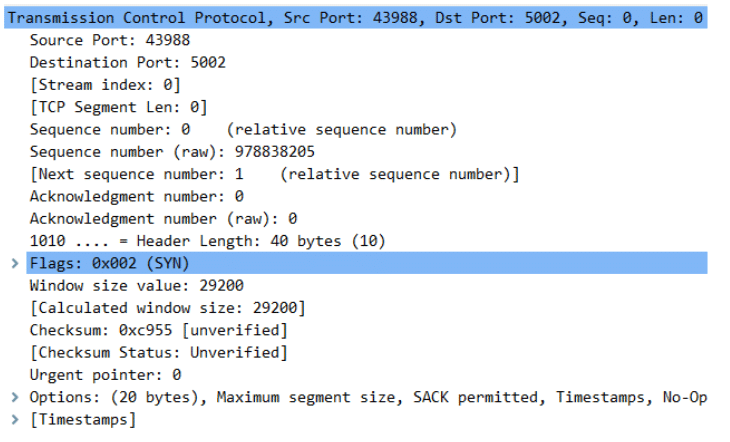

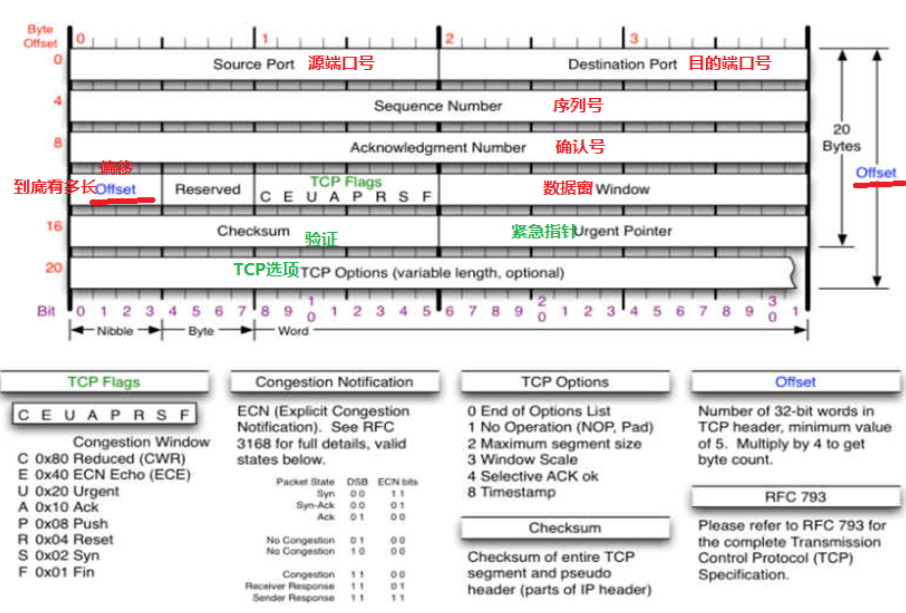

TCP 头（传输层） ​

• Seq：序列号，占4个字节，用于给数据段进行编号的。所有非应答包的数据段，都有seq。
• Ack：应答号，用于应答非应答包（握手包，挥手包，数据包）。告诉对方下一次从这个seq编号发送数据包。
• SYN：握手包，连接的时候产生的包
• FIN：挥手包，断开连接产生的包
• PSH：数据包，传输数据时候产生的包
• ACK：应答包
