IIC协议
Documentation标签：嵌入式/总线 IIC协议概念
- 完成 #IIC 上设备间的数据收发，类似于 TCP 等网络协议
- 通过协议，开发者才能从元件设备读写数据
- 而标准的协议，则简化了工程师开发不同设备的工作流程
- IIC的协议需要基于 #IIC时序 的设计

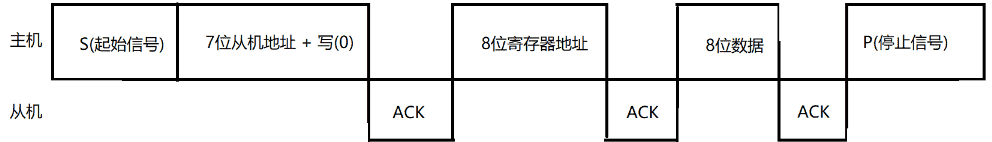

主机给从机发送一个字节

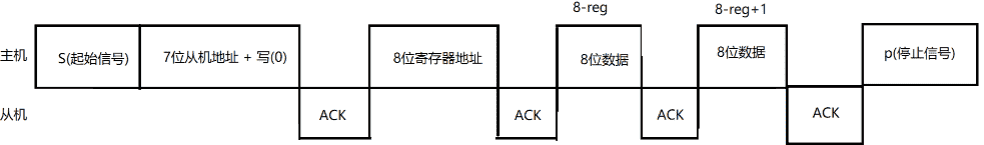

主机给从机发送多个连续的字节

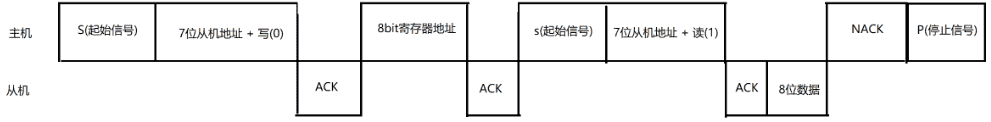

从机给主机发送一个字节

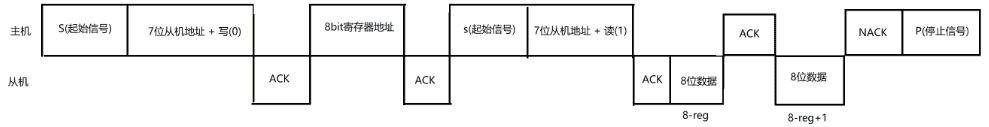

从机给主机发送多个连续的字节
总结
- 无论谁发送，都是从主机产生起始信号
- 主机发送的第一个字节必须是从机地址加读写位
- 在应答后，需要再发送一个 8 位的寄存器的地址，是数据读写的地址
- 这个地址一般是元器件手册中提供的
- 比如 si7006 芯片在
0xE3 地址提供了温度，需要从这个寄存器中读取 - 如果是读取/写入多位，需要在发送寄存器地址后再次发送主机地址+读写位
