按键中断实验(Cortex-A7)

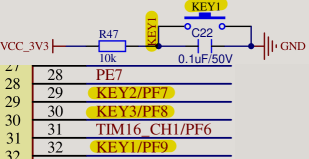

🔍分析电路图 ​

• 丝印 KEY1 --> 网络标号 KEY1 (扩展板原理图)
• 引脚 (连接板原理图)：
  • KEY1 --> PF9
  • KEY2 --> PF7
  • KEY3 --> PF8

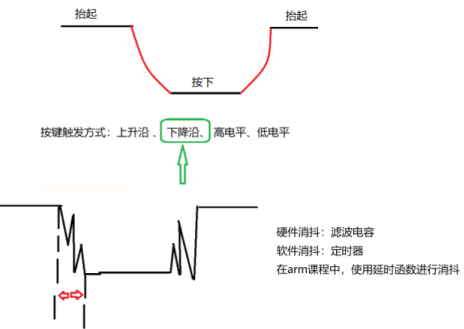

• 按键按下的时候触发“下降沿”事件，调用中断

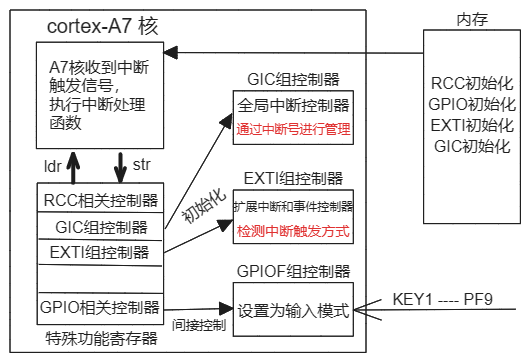

🎚️分析框图 ​

1️⃣分析RCC章节 ​

• 备注
  • RM0436-stm32mp157-Reference-manual.pdf ---> Ref
  • RCC 为使能控制器使能寄存器，参考：
    • LED点灯实验(Coretex-A7)
    • UART串口实验(Cortex-A7)
    • 等项目

确定总线连接 ​

• RCC 和 GPIOs 的总线均为 AHB4 (Ref 2.5.2 Figure 4.)

确定基地址 ​

• RCC 使能寄存器首地址：0x50000000 (Ref 2.5.2 Tabel 9.)
• GPIOF 组控制器寄存器首地址：0x50007000 (Ref 2.5.2 Tabel 9.)
• GICC 组控制寄存器首地址：0xA0022000 (Ref 2.5.2 Tabel 9.)
• EXTI 组控制器寄存器首地址：0x5000D000 (Ref 2.5.2 Table 9.)

RCC_MP_AHB4ENSETR寄存器 ​

• Ref 10.7.155
• 地址：0x5000_0000 + 0xA28 = 0x5000_0A28
• 需要使能 GPIOFEN 位，设置为 1
• 0x5000_0A28[5] = 1

2️⃣分析GPIO章节 ​

分析GPIOx_MODER寄存器 ​

• Ref 2.5.2
• GPIOx_MODER 设置为“输入”模式 (Ref 13.4.1)
• GPIOF_MODER[17:16]= 0x5000_7000 = 00

3️⃣分析EXTI章节 ​

EXTI寄存器介绍 ​

• Extended interrupt and event controller (外部中断和事件控制器)
• 外部中断是由外部设备或信号触发的中断事件，例如按键输入、外部传感器信号等。EXTI 寄存器允许处理器对这些中断事件进行配置和响应
• 该寄存器通常包含如下字段：
  1. EXTI Line：用于选择要配置的外部中断线，每个外部中断线对应一个或多个外部中断输入
  2. Trigger Selection：用于选择中断触发方式，可以配置为上升沿触发、下降沿触发、边沿触发或电平触发等
  3. Interrupt Enable：用于使能或禁用外部中断线的中断
  4. Pending Interrupt：用于检测是否有未处理的中断请求
  5. Software Interrupt Event：用于通过软件产生一个中断事件，用于测试或模拟中断
  6. Clear Pending Interrupt：用于清除中断挂起状态，确认中断请求已被处理

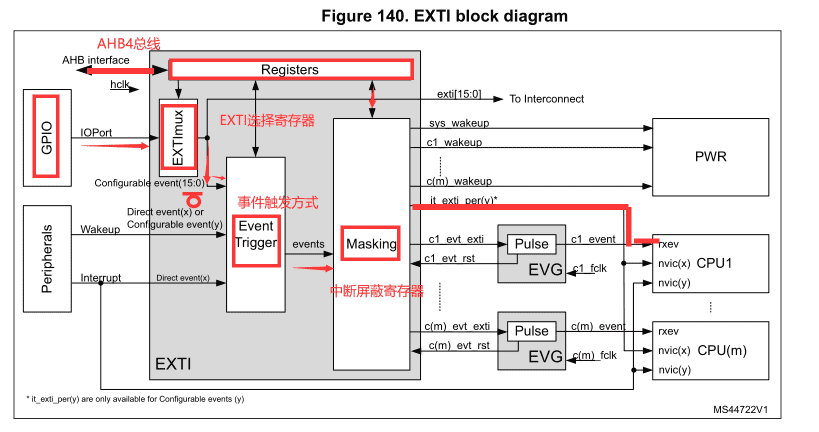

内部框图分析 ​

1. 中断选择寄存器(interrupt selection register, ICR)，选择从对应的 GPIO 引脚中读取
2. 事件触发的寄存器有许多，我们需要使用的是下降沿触发选择寄存器(falling trigger selection register, FTSR)
3. 中断屏蔽寄存器(interrupt mask register, IMR)，可以设置和消除对中断的屏蔽，确保按键中断的响应的处理的完整性

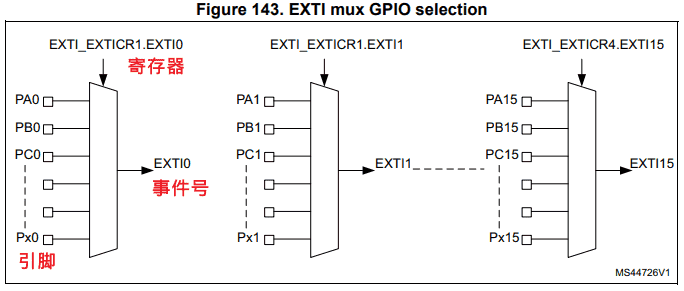

EXTI_EXTICRx寄存器 ​

• EXTI_EXTICRx 寄存器，外部中断选择寄存器
  • KEY1 --> PG9 --> EXTI_EXTICR3[15:8] = 0x05
  • KEY2 --> PF7 --> EXTI_EXTICR2[31:24] = 0x05
  • KEY3 --> PF8 --> EXTI_EXTICR3[7:0] = 0x05
  • 🤔为什么有 4 个 EXTI_EXTICR 寄存器？
    • EXTI 组一共有 16 个 EXTI（EXTI0 ~ EXTI15)
    • 每 8 位管理一个 EXTI，一个寄存器 32 位，所以一个寄存器罪过管理 32/8 = 4 个 EXTI
    • 想要管理 16 个 EXTI，所以 16 / 4 = 4 个 EXTI 中断选择寄存器
  • 🤔有没有公式可以直接计算出操作的寄存器和对应的位数？
    • EXTI 编号 / 4 = 商 ...... 余数
    • 商 + 1 = 需要操作的寄存器
    • 余数 * 8：要操作的寄存器 8 位中的最低位
    • 例如，PG9，9/4=2...1 ，那么对应的寄存器是 ICR2 ，最低位是 8，总共需要写入 8 位，那么就是 ICR[15:8]

EXTI_FTSR1寄存器 ​

• 下降沿触发使能，设置为 1
• 查看 Ref 21.3 Table 119，EXTI[7] ，EXTI[8]，EXTI[9] 对应的事件编号是 FT7，FT8，FT9
• KEY1 --> PG9 --> EXTI_FTSR1[9] = 1
• KEY2 --> PF7 --> EXTI_FTSR1[7] = 1
• KEY3 --> PF8 --> EXTI_FTSR1[8] = 1

EXTI_IMR1寄存器 ​

• Ref 24.6.23
• 中断屏蔽寄存器
• 设置中断不屏蔽，设置为 1
• KEY1 --> PG9 --> EXTI_IMR1[9] = 1
• KEY2 --> PF7 --> EXTI_IMR1[7] = 1
• KEY3 --> PF8 --> EXTI_IMR1[8] = 1

EXTI_FPR1寄存器 ​

• EXTI 下降沿挂起寄存器，该寄存器可读可写
• 读 0 ：中断没有触发
• 读 1 ：中断触发
• 写 0 ：不清除 EXTI 层中断挂起标志位
• 写 1：清除 EXTI 层中断挂起标志位
• 设置中断挂起：
  • KEY1 --> PG9 --> EXTI_FPR1[9] = 1
  • KEY2 --> PF7 --> EXTI_FPR1[7] = 1
  • KEY3 --> PF8 --> EXTI_FPR1[8] = 1

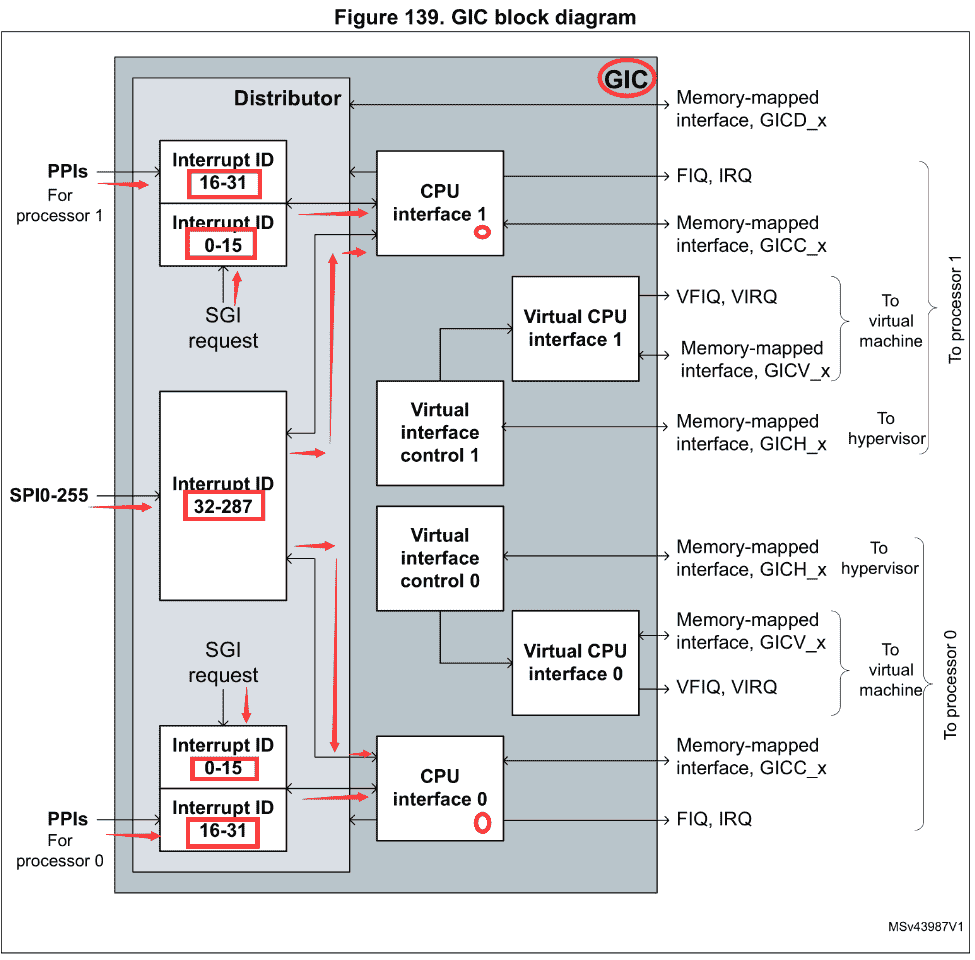

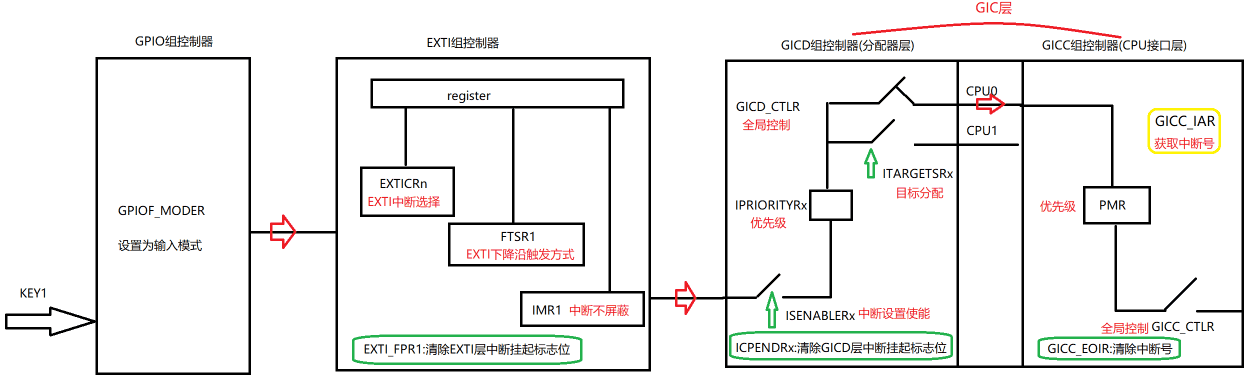

🌕总体框图 ​

• 在 GIC 层中，分成了两个寄存器，GICD 和 GICC，分别对应了外部和 CPU 内部的中断管理的寄存器

4️⃣分析GICD层章节 ​

中断号管理 ​

• SPI 中断通过 CPU 触发 IRQ 中断

中断号：

• Software generated interrupts (SGI): 软件产生中断 (ID: 0~15)
• Private peripheral interrupts (PPI): 私有外部中断 (ID: 16 ~ 31)
• Shared peripheral interrupts (SPI): 共享外设中断 (ID: 32 ~ 287)

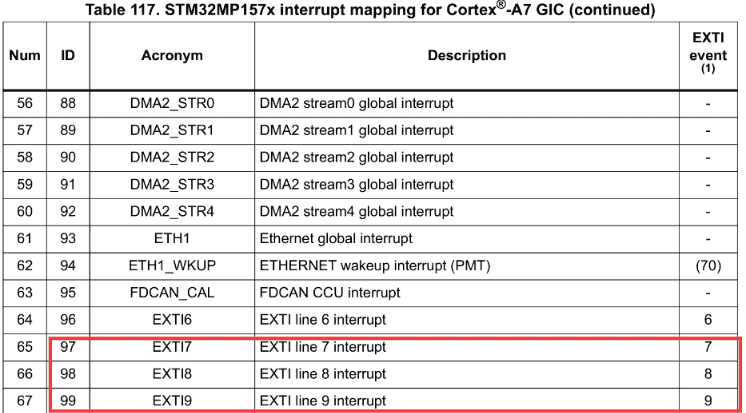

事件号：

事件号对应的中断号：

• 从#中断号的划分来说，是属于 SPI 共享外设中断

GICD_ISENABLERx寄存器 ​

• GICD_ISENABLERx：Ref 23.5.6 中断设置使能，设置数值 1 为使能
  • KEY1 -> EXTI9 -> PG9 -> 事件9 -> 中断号99 -> GICD_ISENABLER3[3] = 1
  • KEY2 -> EXTI7 -> PF7 -> 事件7 -> 中断号97 -> GICD_ISENABLER3[1] = 1
  • KEY3 -> EXTI8 -> PF8 -> 事件8 -> 中断号98 -> GICD_ISENABLER3[2] = 1
• 🤔为什么有 9 个 ISENABLER 寄存器？
  • 每个寄存器有 32 位，可以管理 32 个中断号
  • 一个 288 个中断号，288/32=9

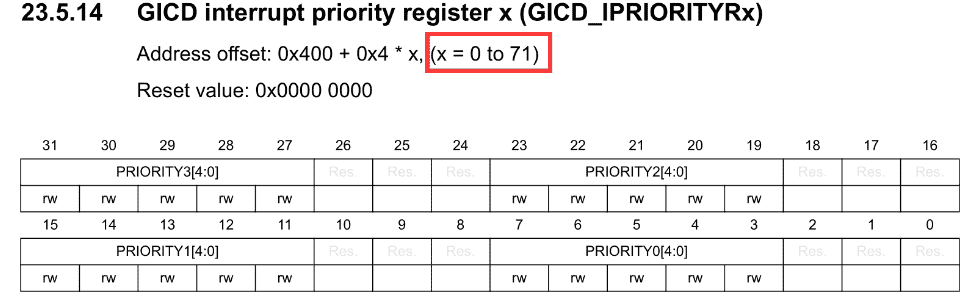

GICD_IPRIORITYRx寄存器 ​

• GICD_IPRIORITYRx：23.5.14 优先级设置
• 有 72 个寄存器（0~71），因为每个寄存器需要使用 8 位（保留3位）管理一个中断的优先级，一个寄存器只能管理 4 个中断号，所以 288/4=72 个

• 通过公式可以得到：
• KEY1 -> PF9 -> EXTI9 -> 中断号99 -> 99/4=23...3 -> GICD_IPRIORITYR24[31:27]
• key2 -> PF7 -> EXTI7 -> 中断号97 -> 97/4=24...1 -> GICD_IPRIORITYR24[15:11]
• key3 -> PF8 -> EXTI8 -> 中断号98 -> 98/4=24...2 -> GICD_IPRIORITYR24[23:19]
• 关于优先级的值：
  • 可设置的范围是：0 ~ 2^5-1
  • 中断的优先级设置得越小，代表优先级越高
  • 需要比 GICC 层的优先级高才能生效

GICD_ITARGETSRx寄存器 ​

• GICD_ITARGETSRx：23.5.15 中断目标分配寄存器（x=0~71)
  • 即分配给哪个 CPU 处理
• 🤔为什么有 72 个寄存器？同#分析GICD_IPRIORITYRx寄存器

• 按键的设置：
• key1 -> PF9 -> EXTI9 -> 中断号99 -> 99/4=24...3 -> GICD_ITARGETSR24[25:24] = 0bx1
• key2 -> PF7 -> EXTI7 -> 中断号97 -> 97/4=24...1 -> GICD_ITARGETSR24[9:8] = 0bx1
• key3 -> PF8 -> EXTI8 -> 中断号98 -> 98/4=24...2 -> GICD_ITARGETSR24[17:16] = 0bx1
• 设置的值，分配的 CPU：
  • 0b00 ：不分配
  • 0bx1：CPU0
  • Ob1x：CPU1
  • Ob11：同时分配给 CPU0 和 CPU1
  • x 为任意值（简单来说，最左边一个 0 代表 CPU0，后面一个代表 CPU1）

GICD_CTLR寄存器 ​

• GICD_CTLR：23.5.1 全局控制 0 位设置 1
• ARM 中将控制组分成了组 0 和 组 1，两组在优先级和其他地方的特性不一样，这里不展开讲，但我们需要使能的是组 0 的中断组
• GICD_CTLR[0] = 1

GICD_ICPENDRx寄存器 ​

• GICD_ICPENDRx：23.5.11 中断清除挂起标志位（x=0~8）
• 在完成对中断的响应后，需要将中断挂起标志位清除
• 🤔为什么有 9 个寄存器？
  • 每一位管理一个中断号，一个寄存器可以管理 32 个
  • 288/32 = 9 个

5️⃣分析GICC层章节 ​

GICC_PMR寄存器 ​

• 第 23.6.3 章节
• 设置 GICC 输入中断的优先级
• 这个没有 GICD 那样需要管理 288 个的优先级，是整体的
• 设置的位数GICC_PMR[7:3]
• 设置的值：0~2^5-1
• 需要比 GICD 层大（即优先级更低），才能使得中断生效

GICC_CTLR寄存器 ​

• 第 23.6.1 章节，GICC层全局控制
• 设置 0 使得 GROUP 0 中断组生效
• GICC_CTLR[0]=1

GICC_IAR寄存器 ​

• 第 23.6.6 章节，获取中断号，只读
• 例如，当按键1按下，寄存器中会写入 99
• 怎么读？GICC_IAR & 0x3ff

GICC_EOIR寄存器 ​

• 第 23.6.7 章节，清除获取到的中断号
• 防止一次中断被多次响应，需要在一次获取到后清除掉它
• GICC_EOIR=GICC_IAR & 03ff

🧪实验1 ​

• https://gitee.com/snes/code/tree/master/arm/05-key-c

🧪实验2 ​

• https://gitee.com/snes/code/tree/master/arm/05-key-c-2
