ARM汇编_ARMv7特殊功能寄存器

R13(SP) ​

• R13 又叫做 SP （stack pointer）：栈指针寄存器
• 当前 SP 寄存器中始终存放的是栈顶元素的地址，栈区一般存放一些临时变量

R14(LR) ​

• R14 又被称作 LR (link register），这个寄存器在现实程序跳转时用于保存程序的返回地址
• 即当程序跳转时 CPU 会自动将当前指令的下一条指令的地址保存到 LR 寄存器中，程序返回时将 LR 寄存器的数值赋值给 PC 就可以实现程序的返回

R15(PC) ​

• R15 又被称为 PC 寄存器（程序计数器），这个寄存器中保存的是即将执行的指令地址
• PC 寄存器保存的地址中的指令执行完毕后 PC 的数值会自动向下 +4
• 如果有特殊需要的时候可以手动修改 PC 的值

CPSR 和 SPSR ​

• CPSR：current program stated register，当前程序状态寄存器：保存的是当前程序的运行状态(比如工作模式)
• SPSR：saved program stated register，保存程序状态寄存器：主要用户保存当前程序状态寄存器的
• 有专用的指令修改程序状态寄存器：msr 和 mrs

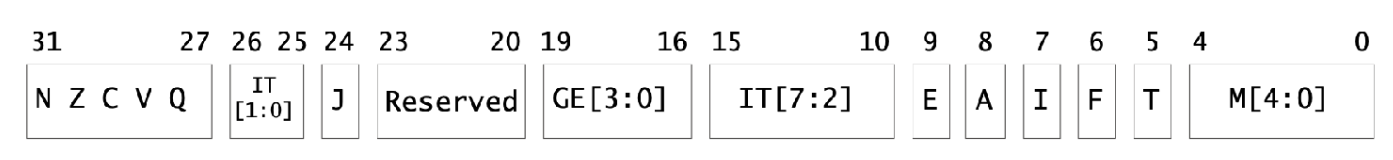

上图是寄存器每一位上的用途：

1. N[31]：指令运行结果为负数时，N 位被自动置 1，否则为 0，例如 100-200
2. Z[30]：指令的运行结果为零是，Z 位被自动置 1，否则为 0，例如 100-100
3. C[29]：
   • 加法：加法运算如果产生进位，C 位被置 1，否则为 0（32位指令，低32位向高32位进位）
   • 减法：减法运算如果产生借位，C 位被自动清 0，否则置 1（32位指令，低32位向高32位借位）
4. V[28]：符号位发生变化，V 位被自动置 1，否则请 0
5. I[7]: IRQ 中断屏蔽位
   • I = 0 : 不屏蔽 IRQ 中断
   • I = 1 : 屏蔽 IRQ 中断
6. F[6]: FIQ 中断屏蔽位
   • F = 0 : 不屏蔽 FIQ 中断
   • F = 1 : 屏蔽 FIQ 中断
7. T[5]: 状态位
   • T = 0 : 表示ARM状态，执行的是ARM指令集
   • T = 1 : 表示Thumb状态，执行的是Thumb指令集
   • ARM指令集 ： 一条汇编指令编译生成32位的机器码
   • thumb指令集：一条汇编指令编译生成16位的机器码
   • ARM指令集的代码的密度低，而thumb指令记得代码密度高。
   • ARM指令集的功能性要高于Thumb指令集。
8. M[4:0]: 模式位
   • 10000 User mode;
   • 10001 FIQ mode;
   • 10010 IRQ
   • 10011 SVC mode;
   • 10111 Abort mode;
   • 11011 Undfined mode;
   • 11111 System mode;
   • 10110 Monitor mode;
