原理图 (SCH)
- 电路设计工程师使用不同的电子元器件设计的具有特定功能的电路图纸，这样的图纸简称原理图
- 对于硬件驱动开发工程师来说写驱动代码时需要根据原理图分析硬件的工作的原理
- 比如：分析led灯如何点亮如何熄灭。
印制电路板 (PCB板)
- PCB板设计工程师，根据原理图导出对应的器件的网络表，网络表就是用来表示电路板上各个器件之间的连接关系的。
- PCB设计工程师根据器件pcb图和网络表对器件再pcb板上进行布局和布线，最终交给PCB生产厂家生产PCB板，并进行器件的焊接。
- 对于硬件驱动开发工程师来说只是使用使用PCB板。但是硬件驱动工程师需要分析电路图，获取器件的工作的原理。
- 每个PCB板都有一个与之唯一对应的原理图，通过分析原理图掌握硬件的连接关系。
- PCB颜色：红色，黑色，绿色，蓝色，白色。
丝印
- 丝印可以用来表示器件的外形边框或者一些注释。

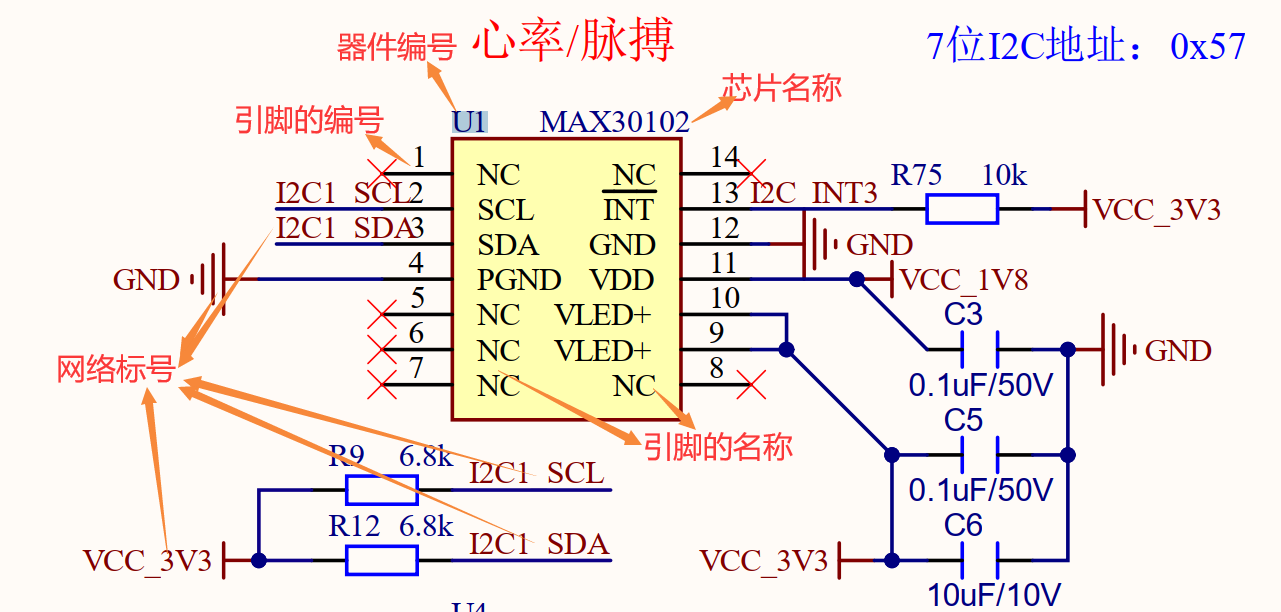

- 丝印也可以用来表示器件的编号，在同一个PCB板上每个器件都只有一个唯一的编号，这个器件的编号和原理图上的器件的编号具有唯一对应的关系。因此可以在PCB板上找到器件对应的编号然后再原理图上搜索编号找到器件对应的原理图。
