ARM汇编_多寄存器读写内存指令

操作码 ​

格式：

ldm Rm, {寄存器列表}
        将Rm执行的连续空间中的数据读取到寄存器列表的每个寄存器中
stm Rm, {寄存器列表}
        将寄存器列表中的每个寄存器中的数据写到Rm指向的连续的地址空间中

注意：

1. Rm ：Rm 寄存器中的数据当作内存的地址
2. 寄存器列表：操作的多个寄存器
   • 如果寄存器列表中的寄存器编号连续，使用 - 隔开 {r1-r5}
     • 例如，r0,r1,r2,r3 --> {r0-r3}
   • 如果寄存器列表中点寄存器编号不连续，使用 , 隔开 {r1-r3,r5}
     • 例如，r4,r5,r7,r8 --> {r4, r6-r8}

示例 ​

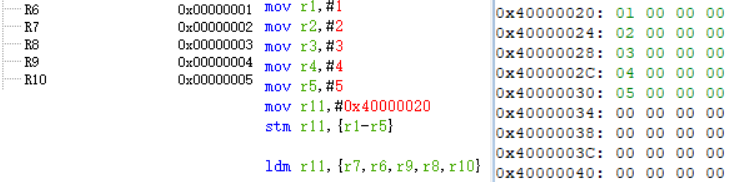

• 低地址的数据一定是存放在小编号的寄存器中，和寄存器列表中寄存器顺序无关

地址增长方式 ​

mov r1,#1
mov r2,#2
mov r2,#2
mov r3,#3
mov r4,#4
mov r5,#5
mov r11,#0x40000020
stm r11!,{r1,r5,r2,r3,r4}

• IA：stmia r11!,{r1,r5,r2,r3,r4} 先往 r11 数值为首地址的内存中存数据，然后 r11 数值增大
• IB：stmib r11!, {r1,r5,r2,r3,r4} 先 r11 数值增大，然后往 r11 数值为首地址的内存中存数据
• DA：stmda r11!, {r1,r5,r2,r3,r4} 先往 r11 数值为首地址的内存中存数据，然后 r11 数值减小
• DB：stmdb r11!, {r1,r5,r2,r3,r4} 先 r11 数值减小，然后往 r11 数值为首地址的内存中存数据

示例 ​

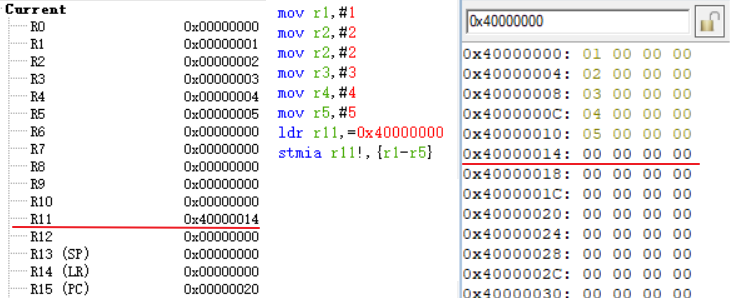

• 上图中，可以看到 r11 最后指向的是最后存入地址的下一个地址

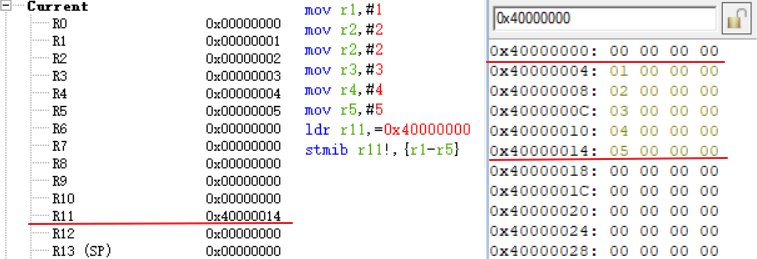

• 上图中，可以看到 r11 首先是移动了一个单位，然后再开始存入数据，最后指向了最后存入数据的地址

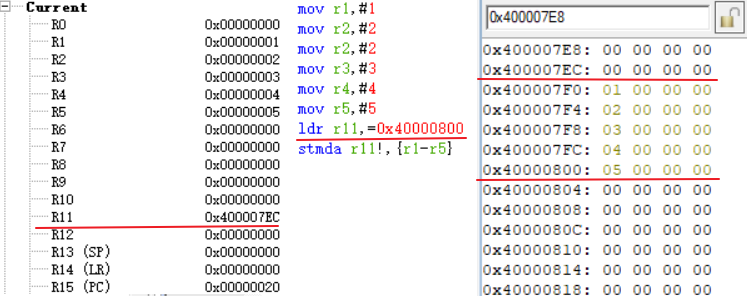

• 上图中，可以看到从起始地址的上方开始存，r11 最后停在第一个存入位置的前一个地址，而且存入的顺序也不是逆序的

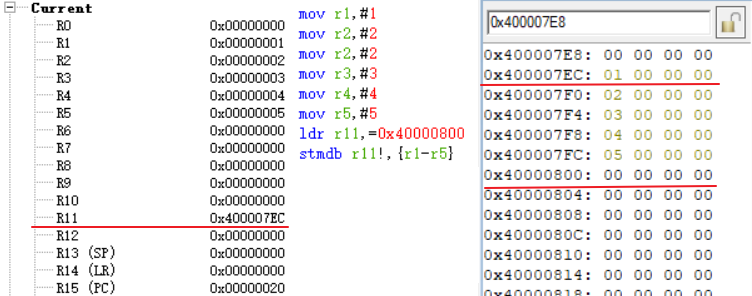

• 先移动在存储，最后 r11 指向最低的地址
