IIC温湿度传感器实验

实验的概述 ​

• 通过IIC总线从Si7006温湿度传感器元件中读取温度和湿度
• 传感器文档：Si7006官方文档

电路图分析 ​

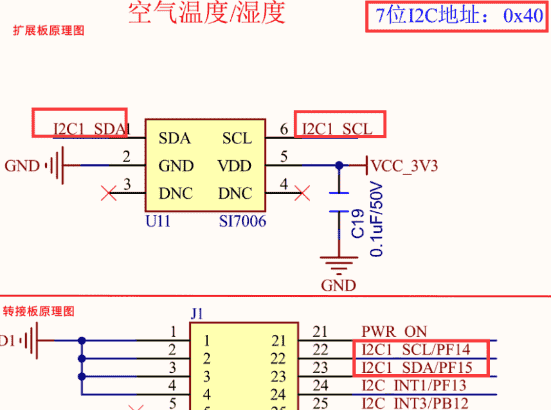

• 通过FSMP1A扩展板和转接板的原理图（FSMP1A文档）：
  • SI7006 的接到 GPIO 的接口
  • I2C1_SDA数据线对应PF15
  • I2C1_SCL数据线对应`PF14
• Stm32mp157aaa 对 IIC协议 的实现是通过 GPIO 高低电平的输出进行模拟的

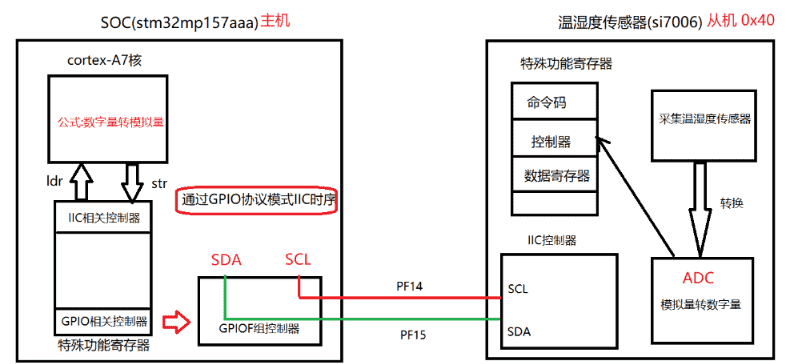

功能框图分析 ​

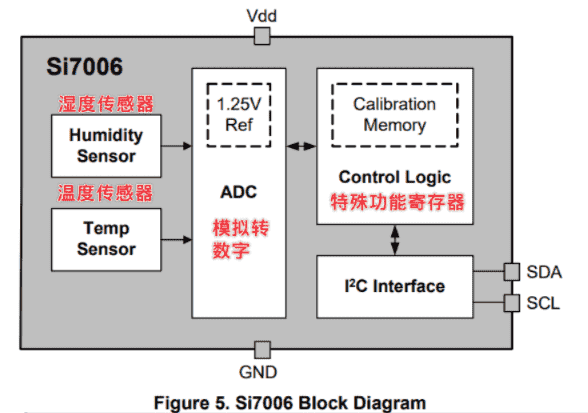

传感器芯片内部框图 ​

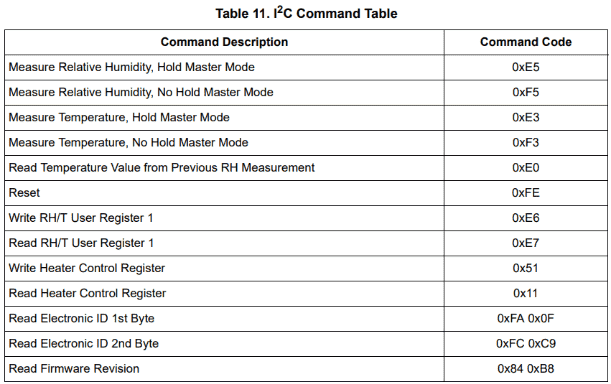

传感器芯片命令码 ​

• 根据芯片的手册，指令码其实就是协议中寄存器的地址
• 可以从该地址读取到对应的数据
• 温度，保持主机模式是 0xE3 或者 0xE0（从已经读取的湿度中读取）
• 湿度，保持主机模式是 0xE5
• 写用户寄存器是 0xE6
• 读用户寄存器是 0xE7
• 这两个寄存器可以配置传感器的一些设置

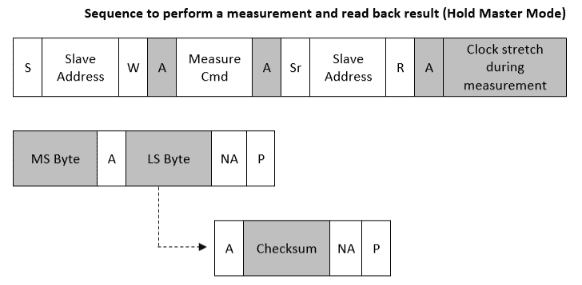

保持主机模式的通信协议 ​

• Measure Cmd 是上表的代码
• 从机 ACK 后需要一点时钟的转换事件
• 接收的数据，需要高8位+低8位保存（先忽略校验）
• 接收的数据不是直接的温度和湿度，需要公式转换

转换公式 ​

• RH_CODD 是 relative humidity 即湿度传感器中获取的代码：

• 通过上述公式，转换到了实际值

• 同理，上面是温度转换公式

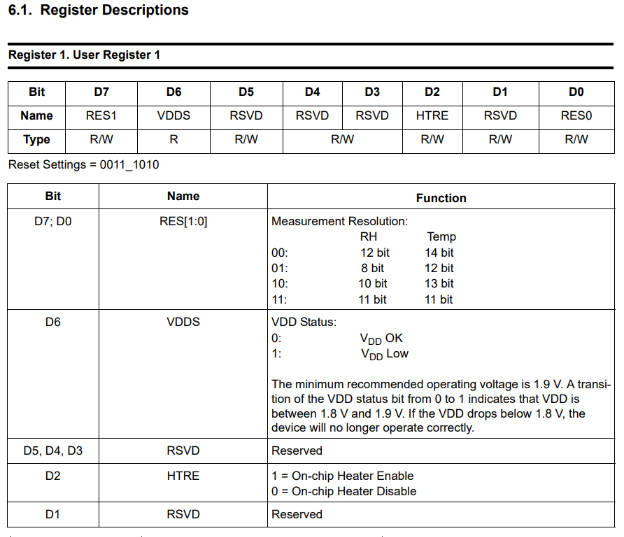

初始化值 ​

• 通过用户寄存器，可以设置几个初始化的值
• 第 7 位设置传感器获取的精度
• 第 6 位设置电源状态
• 5 ~ 3，1 位被保留
• 第 2 位设置加热片使能

代码实现 ​

• arm/06-iic-1 · Cyang39/code - 码云 - 开源中国 (gitee.com)
